小村莊生活污水處理設備
1.小型村莊生活污水處理設備集成污水處理裝置配有細格柵(籃式格柵)、生化池、MBR膜生物反應器。濾后水通過過濾泵的負壓抽吸，通過外壓中空纖維膜實現固液分離。在過濾過程中，空氣通過鼓風機進入膜底。一方面，氣流上升產生的湍流可以擦洗中空纖維膜的外表面，從而不斷去除附著在膜表面的固體物質，防止或減少膜的污染或堵塞；另一方面，這種氣流也有曝氣作用，可以提供生物降解所需的大部分耗氧量。生物降解所需的其余氧氣應通過擴散曝氣系統完成。生物反應產生的過量污泥直接從膜池排出。采用MBR膜生物反應器處理的廢水通過抽吸泵進入消毒池，地埋式污水處理裝置內設有次氯酸鈉投加系統，污水達標排放。
(1)埋地污水處理裝置配有鼓風機、次氯酸鈉加入系統、膜清洗系統、污泥回流泵、污泥輸送泵、清水泵、電氣設備、控制系統、管道、閥門等設備。
(2)成套設備應對污染物去除率高、抗沖擊能力強、無污泥膨脹、出水水質穩定、總氮去除效果好、運行中有機污泥產量極低(有機污泥每半年排放一次)。
(3)成套設備應在zui最大限度地優化各工藝設施的性能，以滿足zui小占地.*布局和zui省運行費用要求，操作管理簡單，自動化程度高，出水水質優良，建設周期短。
(4)集成流化池MBR污水處理設備應配備在線自動反沖洗裝置，自動反沖洗，大大降低了人工勞動量和操作維護難度。MBR膜采用熱致相法制膜工藝浸沒式中空纖維膜，膜過濾層為聚偏氟乙烯(PVDF)，支撐層為尼龍材料，膜組件底部設有曝氣微孔，具有抗污染、防堵塞、清洗方便等特點，膜平均孔徑φ≤0.1μm，膜絲外徑1.8mm，內徑1.2mm，機械抗拉強度不低于5.3MPa；
(5)成套設備運行應安靜、穩定、可靠。正常運行時，噪聲值應在國家相關規范和規定的要求范圍內。
(6)材料。

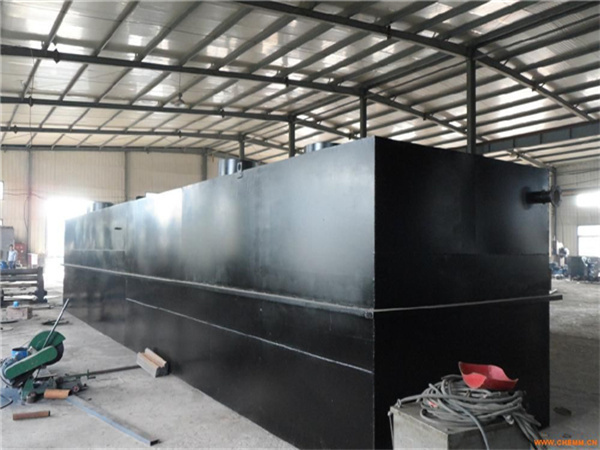

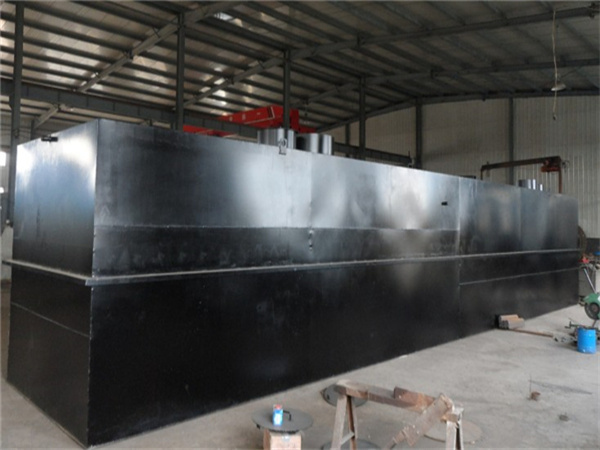

外殼采用鋼結構，表面防腐，嚴禁泄漏。膜材料為聚偏氟乙烯(PVDF)。箱體材料為Q235，厚度不低于8mm，防腐采用B.E.P防腐技術。
配套潛污泵外殼采用灰鑄鐵GG25(國家標準HT250)或其他更好的材料制成。泵軸采用高強度不銹鋼431，葉輪材料為灰鑄鐵GG50。泵體主要部件密封：配丁青橡膠或氟橡膠O型密封環。所有用于泵和部件組裝的螺栓、螺母、墊圈和其他緊固件必須由304型不銹鋼或更好的不銹鋼制成。
配套鼓風機為三葉羅茨鼓風機，由主機、附屬設備和電機三部分組成。鼓風機外殼、底座.端蓋.油箱由球墨鑄鐵QT450-10制成。轉子由優質球墨鑄鐵QT450-10制成。使用壽命可達5萬小時。鼓風機葉軸由一體鑄造而成，采用優質球墨鑄鐵QT450-10材料，使用壽命超過5萬小時。傳動齒輪由18NiCrMo5合金鋼制成，使用壽命可達5萬小時。軸承材料為GCr15，使用壽命可達5萬小時以上。鼓風曝氣管采用304不銹鋼制成。一體化預制泵站，主體由井筒、潛水泵、格柵系統、提升鏈、管道、閥門、液位傳感器、控制系統和通風系統組成。并提供運輸、安裝指導、調試和售后服務。
預制泵站參數詳見設計圖紙。
使用條件:液體:雨水。污水具有一定的腐蝕性，濃度可大于普通污水。液體溫度低于40℃。
2.預制泵站設計。制造預制一體化泵站:泵采用自耦濕式安裝，泵與進水井集成在同一井筒內，配有內部維護平臺和地面控制面板。要求操作和維護簡單，運輸前預裝和工廠測試，減少現場安裝時間，提高系統可靠性。預制泵站必須在工廠整體制造(包括泵體、泵、電氣設備、自動控制設備)�，F(xiàn)場提供的條件是挖基坑，提供380V電源。
3.預制泵站結構。
1).防滑頂蓋板材料由GRP制成。蓋板內外表面平整，不允許有深度2mm以上的裂紋，不允許有分層脫層，纖維暴露，樹脂結節，異物混合，顏色明顯不均勻。GRP材料外保護層加防紫外線材料，防止長時間暴露在陽光下老化。整體頂蓋有防滑措施，如防滑圖案或顆粒，并涂有防腐涂料。
2).泵站上蓋采用鋁合金制成，帶安全格柵、通風排氣管和扶手。可以安裝防盜安全鎖。可以加氣壓彈簧，輕松打開。
3).GRP玻璃鋼筒體采用無堿玻璃纖維無捻粗紗及其制品作為增強材料，熱固性樹脂作為高標號樹脂，采用計算機控制纏繞工藝，確保厚度均勻，符合設計要求，結構層厚度由結構設計決定，筒體巴氏硬度達到40Hba以上，拉伸強度達到150MPa，彎曲強度達到120Mpa。出廠前必須進行100%防滲試驗，確保無泄漏。泵站主體結構設計壽命50年。
4)泵站底座必須抗浮設計，井筒外部采用上窄下寬推拔形式，預留二次灌漿孔，有效防止泵站上浮，井筒不得采用上下等徑結構。
四、吊耳外2-4個吊耳，安裝方便。
5).配套污水泵配套性能優異的污水泵，在設計負荷范圍內無振動和氣蝕，運行平穩。泵的所有旋轉部件(包括電機)在制造過程中進行動靜平衡試驗。泵的運行噪音低于80dB(a)。自耦安裝的潛污泵配有出水彎管、自耦底座和移動。不銹鋼導軌和提升鏈在自動就位時起連接作用。水泵可以通過導軌在泵坑頂部和自耦底座之間自由滑動。
泵與藕合底座的密封是金屬之間的連接，輔助橡膠圈密封。潛污泵葉輪配有葉輪端耐磨環，泵體配有蝸殼端耐磨環，相應的間隙能有效保證潛污泵在整個使用壽命周期內的高效運行。泵應自帶反沖洗裝置，確保泵坑底部無淤泥沉積。
泵的潛水電機是三相鼠籠感應電機。電機保護等級為IECIP68級，絕緣等級為F級，155℃。適當?shù)念~定功率保證泵在整個性能曲線中不會過載。電機每小時可以啟動15次。電機軸和轉子經動靜平衡測試合格。馬達設計在zui高40℃(104F)環境下工作。泵頭和電機可以浸入和連續泵送高達40℃的液體，定子繞組的平均溫升不超過80℃。在zui大20米的淹深下，電機和電纜可以連續使用，而不會失去其防水性能(符合IP68防護等級)。為了監測每相繞阻上的溫度，在每相定子繞組線圈中安裝熱敏開關。熱敏開關的設定開啟溫度為150℃，并連接到控制柜，與控制繼電器連接。電機內設置多個保護裝置，監控。包括埋在定子線圈中的熱敏開關。接線室內機械觸摸濕度微動開關。
1)熱敏開關電機定子的每一相都由常閉雙金屬片式熱敏開關保護，熱敏開關埋在定子中，三個串聯在同一回路中。150°C時切斷動作，防止線圈過載過熱，保護電機。當溫度過高時，打開熱敏開關，報警并停止電機。
2)泄漏傳感器在接線室內設置濕度傳感器，接線室進水時提前預警，防止電機損壞。泄漏傳感器必須在電機中去除水分后才能手動更換，而不是自動復位，以防止電機在電機中有水分時啟動。
3)油室漏水保護油室內設有漏水保護傳感器，確保水進入電機室前提前預警，讓用戶及時采取維護措施，在液體進入電機室前換油，保護電機不進水。維護可安排在正常停泵時從容進行，避免緊急停機，不影響設備工藝運行。
4)水泵保護繼電器隨水泵提供，安裝在當?shù)乜刂葡鋬?nèi)，電源為AC220V或AC24V。保護繼電器接收泵電機保護部件的報警信號，并將報警故障信號傳輸?shù)奖霉芾硐到y(tǒng)或污水處理廠的中央控制系統。為了自動停止電機。
